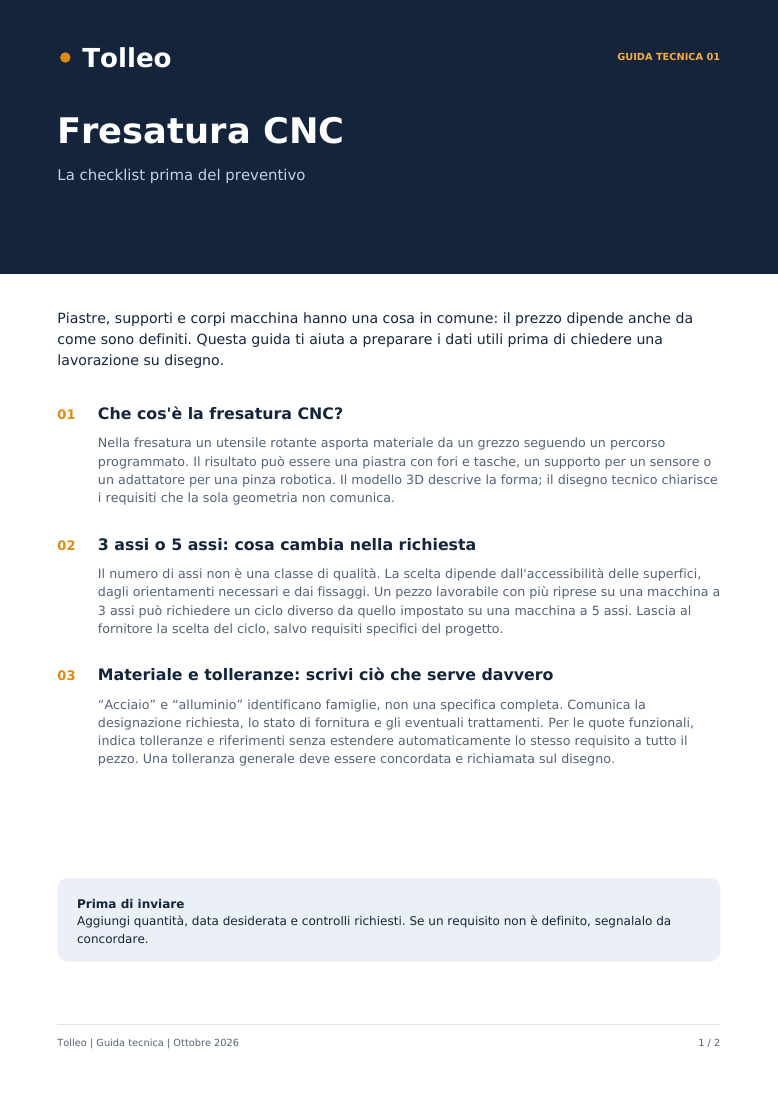

Che cos'è la fresatura CNC?
Nella fresatura un utensile rotante asporta materiale da un grezzo seguendo un percorso programmato. Il risultato può essere una piastra con fori e tasche, un supporto per un sensore o un adattatore per una pinza robotica. Il modello 3D descrive la forma; il disegno tecnico chiarisce i requisiti che la sola geometria non comunica.
- Piastre e staffaggi: identifica superfici di appoggio, fori di fissaggio e riferimenti di montaggio.
- Corpi con tasche: verifica raggi interni, profondità e spazio per l'accesso dell'utensile.
- Componenti per automazione: indica le interfacce con gli altri pezzi e le quote che ne determinano il funzionamento.
3 assi o 5 assi: cosa cambia nella richiesta
Il numero di assi non è una classe di qualità. La scelta dipende dall'accessibilità delle superfici, dagli orientamenti necessari e dai fissaggi. Un pezzo lavorabile con più riprese su una macchina a 3 assi può richiedere un ciclo diverso da quello impostato su una macchina a 5 assi. Lascia al fornitore la scelta del ciclo, salvo requisiti specifici del progetto.
- Segnala le superfici che devono restare in relazione tra loro dopo le riprese.
- Evidenzia cavità profonde, sottosquadri e pareti sottili da discutere prima della produzione.
- Distingui le geometrie funzionali da quelle modificabili su proposta tecnica.
Materiale e tolleranze: scrivi ciò che serve davvero
“Acciaio” e “alluminio” identificano famiglie, non una specifica completa. Comunica la designazione richiesta, lo stato di fornitura e gli eventuali trattamenti. Per le quote funzionali, indica tolleranze e riferimenti senza estendere automaticamente lo stesso requisito a tutto il pezzo. Una tolleranza generale deve essere concordata e richiamata sul disegno.
- Specifica il materiale; se ammetti un'alternativa, dichiaralo esplicitamente.
- Quota accoppiamenti, posizioni e superfici critiche rispetto a riferimenti riconoscibili.
- Chiarisci se le dimensioni finali sono richieste prima o dopo il trattamento.
I file da inviare per un preventivo di fresatura CNC
Prepara un modello STEP e un PDF quotato con lo stesso codice e la stessa revisione. Aggiungi quantità, eventuali lotti successivi e consegna desiderata. Se modello e tavola non coincidono, risolvi la differenza o descrivila prima dell'invio: il fornitore non dovrebbe scegliere da solo quale documento prevale.
- STEP: unità di misura, solido e revisione controllati.
- PDF: materiale, quote funzionali, rugosità richieste e note di sbavatura.
- Richiesta: quantità, finiture, documenti di controllo e data desiderata.
Questa risorsa è informativa. Requisiti, fattibilità e piano di controllo devono essere verificati sul disegno e concordati nella fornitura.
